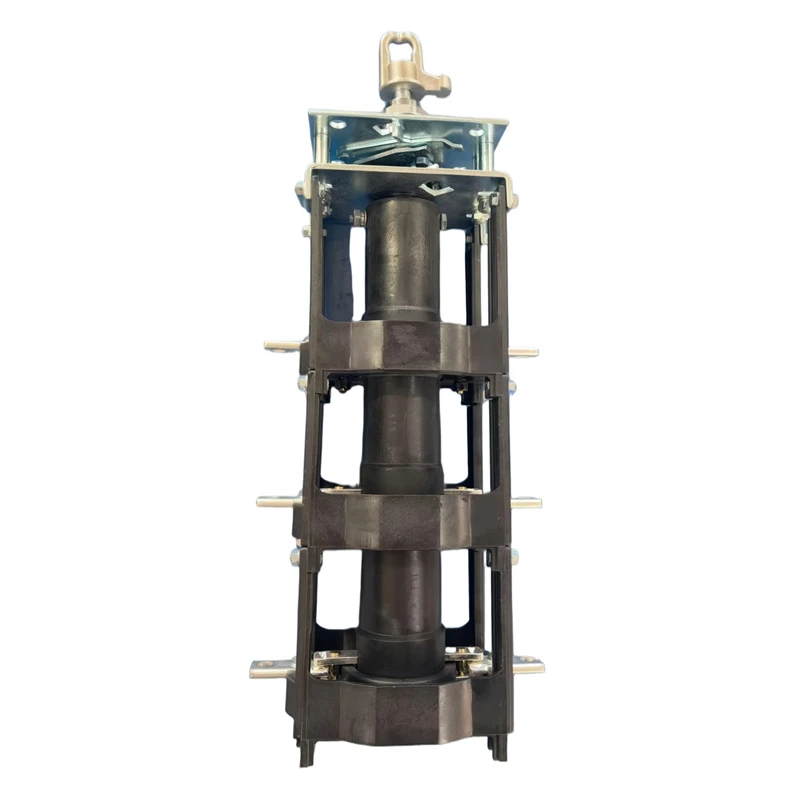

35-kV-Öl-Lasttrennschalter

Der35-kV-Öl-Lasttrennschalterist eine Mittelspannungsschaltkomponente, die für die sichere und effiziente Stromumschaltung in ölgefüllten elektrischen Geräten entwickelt wurde. Es wird häufig in Transformatorsystemen eingesetzt, in denen zuverlässige Laststeuerung, Isolationskoordination und Betriebssicherheit von entscheidender Bedeutung sind.

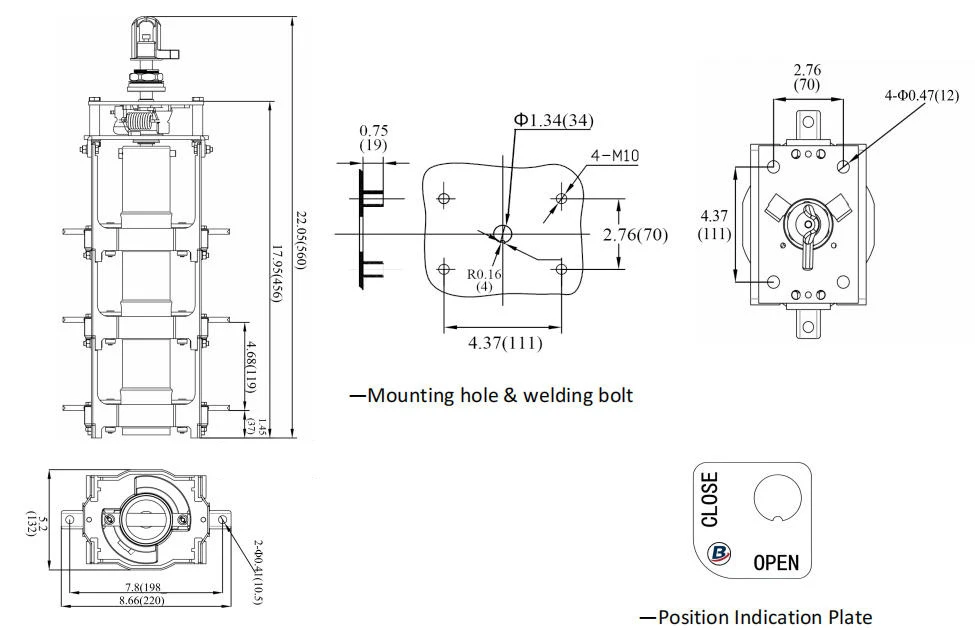

405 3

Merkmale

Das Kontaktsystem des Schalters von Wenzhou Best verwendet einen Typ mit schwebenden Doppelbrückenkontakten. Um eine hohe mechanische Belastbarkeit und einen reibungslosen Schaltvorgang zu gewährleisten, verfügen unsere beweglichen und statischen Kontakte über eine hervorragende Kontaktleistung mit geringem Widerstand und hoher Strombelastbarkeit. Alle diese Kontakte bestehen aus T2-Kupfer, das dem C1100-Kupfer entspricht.

Um eine starke elektrische Isolationsleistung zu gewährleisten und eine Lichtbogenunterbrechung zu verhindern, bestehen unsere Lasttrenngehäuse aus deutschem BASF-PBT.

Technische Parameter

Artikel	Wert
Nennspannung	38kV
Nennstrom	630A
Netzfrequenz	60Hz
Thermostabiler Nennstrom	25kA / 4 Sekunden
Dynamischer Nennstrom	63kA
Stoßspannungsfestigkeit
Erdung zwischen Phase über offenen Kontakten	200 kV 215 kV
Netzfrequenzfestigkeit (1 Minute)
Erdung zwischen Phase über offenen Kontakten	95kV 110 kV
Kontaktieren Sie das mechanische Leben	Größer oder gleich 2000 Mal

Anwendungen

Der 38-kV-Öl-Lasttrennschalter ist geeignet für:

Pad-montierte Transformatorsysteme
Unterirdische Verteilungsnetze

Neue Vorteile

Die Mittelwelle und das Gehäuse des Lasttrennschalters von Wenzhou Best werden aus Rohstoffen von BASF Deutschland formgepresst. Diese leistungsstarke-Baugruppe aus Mittelwelle und Gehäuse verhindert wirksam, dass die beim Kontakt entstehenden Lichtbögen das Gehäuse beschädigen. Verbesserte Stabilität der Lichtbogenunterbrechung.

Anderes Markenprodukt, Aufnahmen des von einem Lichtbogen durchbohrten Schlauchs.

Verbesserte Transformatorsicherheit

Trägt dazu bei, Stromkreise während des Betriebs und der Wartung sicher zu isolieren.

Vorteile für OEM-Transformatorhersteller

Schnelle Lieferung

Am Beispiel von 100 Lastschaltern vergehen von der Kundenbestellung bis zur Lieferung nur 3 Tage.

Installationsrichtlinien

Nur in zugelassenen ölisolierten-Geräten installieren
Überprüfen Sie vor dem Betrieb den Zustand des Isolieröls
Sorgen Sie für eine ordnungsgemäße Erdung und elektrischen Anschluss
Für bewegliche Teile und Kontaktbaugruppen wird eine regelmäßige Inspektion empfohlen
